Toilette Saniaccess3 Saniflo Installer une salle de bains n'importe où sans toute construction majeure!

Installer une salle de bains n'importe où sans toute construction majeure!



Le Saniaccess 3 est un système qui est utilisé pour installer une salle de bains complète jusqu'à 15 pieds sous le niveau des égouts ou même jusqu'à 150 pieds d'une colonne de renvoi. La toilette utilise seulement 4,8 litres (1,28 gallons) d'eau par chasse.Le Saniaccess 3 peut traiter les effluents d'une toilette, lavabo, baignoire et douche.

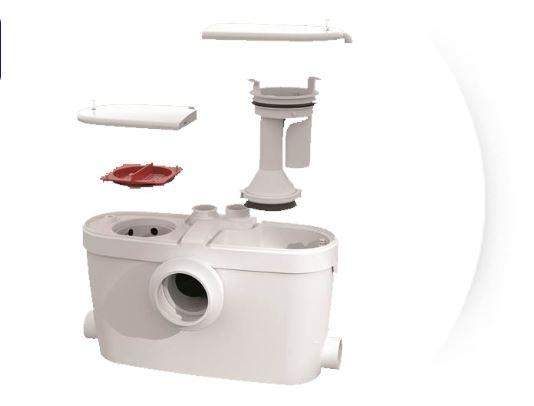

Alors que la plupart de nos produits sont des broyeurs simples, le Saniaccess 3 intègre un système entier de broyage et est équipé de deux panneaux de service un accès rapide et facile aux composants internes, devraient artices d'hygiène être accidentellement vidé.

Note: Dans les installations commerciales ou publique, le code exige l'utilisation d'une cuvette allongée.

L’installation du Saniaccess 3 est un vrai jeu d’enfant; il n’y a que cinq raccordements à effectuer.

  • La pompe du broyeur est reliée au bout uni d’une toilette a sortie horizontale.
  • Le réservoir de la toilette est relie à l’alimentation en eau.
  • Le broyeur-pompe est relie aux tuyaux d’évacuations de petit diamètre.
  • Le broyeur/pompe doit être connecté à l'évent d'égout de la maison ou du bâtiment.
  • Le pompe-broyeur est relie à l’alimentation électrique.

Le système de broyage Saniaccess 3 comprend une chambre de pression qui démarre et arrête l'unité et le moteur, ce qui commande les lames en acier inoxydable du broyeur et la pompe.

Lorsque la toilette est activée, l'eau qui se jette dans le Saniaccess 3 active un commutateur micro dans la chambre de pression, qui à son tour démarre le moteur.  Le moteur est scellé pour la vie dans un boîtier de rempli de lubrifiant.  Un broche/arbre commun des lecteurs du rotor et les lames de broyeur.  Les pièces mobiles donc sont sollicitées au strict minimum.  L'eau et de la matière organique des déchets passent par la chambre et sont réduits au lisier par les pales broyeur à une rotation 3600 t/min.  La force centrifuge entraîne la réduction des solides êtres éjectés par le biais d'une grille dans le récipient où il est capté par la pompe à rotor montée sous le moteur.  L'unité de pompe à l'effluent vers le haut jusqu’a 15 pieds ou 150 pieds horizontalement (avec chute de gravité).  Une fois que le niveau d'eau dans le conteneur tombe en panne, le commutateur micro désactive l'unité jusqu'à ce que la chasse soit activée à nouveau.  Un cycle d'exploitation normal pour le Saniaccess 3 prend environ 10 à 15 secondes en fonction de la configuration du tuyau de décharge ; la consommation d'énergie est donc minime.

En plus de déchets de la toilette, le Saniaccess 3 peut prendre en charge les eaux grises  provenant d'une variété d'autres appareils sanitaires tel que : un lavabo, d'une baignoire et d'une douche.  Lorsque vous ajoutez une baignoire ou une douche, une base devra être construite.  Cette base, il convient d'un  6 po (minimum) ou 8 po (recommandé) sur l'arête, pour permettre l'installation d'un P-piège et le 1/4 de pouce au pied requis "par flux de gravité  vers l'unité de la pompe.

Les eaux uses provenant des autres appareils sanitaires sont évacuées dans le Saniaccess 3 par le biais de deux orifices d’entrée de 2 po, situés de chaque côté du carter.  Selon les besoins, il est possible d’utiliser soit un orifice d’entrée, soit les deux.  Le coude d’évacuation situe sur le dessus du Saniaccess 3 peut se tourner vers la gauche ou la droite selon l’installation de la tuyauterie d’évacuation. Un simple clapet anti retour à bille est donc incorpore.

Cette unité a été conçue avec une connexion de ventilation sur le couvercle.  Tous les codes de plomberie nécessitent une connexion à un système de ventilation.  Veuillez noter que le système de ventilation doit être une aération bidirectionnelle.  L'utilisation d'une ventilation mécanique, vanne d'admission d'air ou d'un dispositif analogue n'est pas autorisée, ceux-ci sont considérés comme des systèmes de ventilation air à sens unique.

Le système de broyage doit être protégé par un coupe-circuit en cas de défaut de mise à la terre du neutre (GFCI).

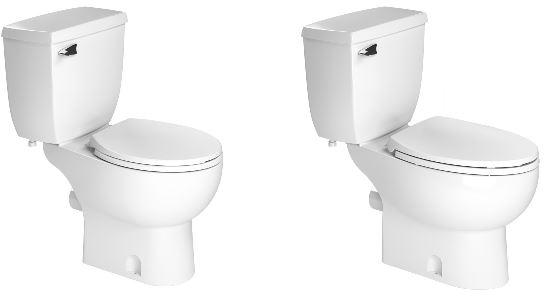

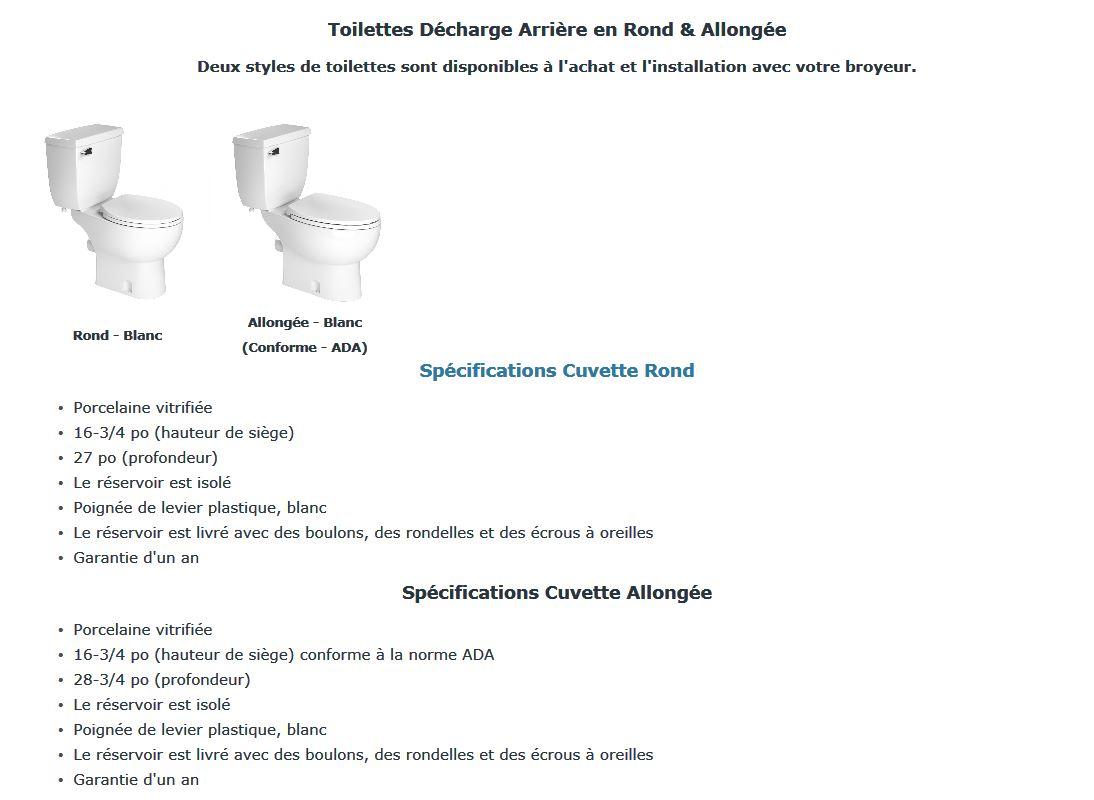

L'unité du Saniaccess 3 doit être connectée à notre décharge arrière de toilette.  Ce système utilise beaucoup moins d'eau qu'une toilette régulière car il utilise seulement 1,28 gpc (4.8 litres) d'eau par flush.  Remarque : Cette toilette fonctionne uniquement en combinaison avec le Saniaccess 3.

Le Saniaccess 3 a été certifié pour les standards Américains et les Standards Canadiens (UPC & CSA).  Macerating standard; US: CSA Certified & IAPMO (UPC) listed - ASME A112.3.4, CA: Macerating Standard CSA B45.9

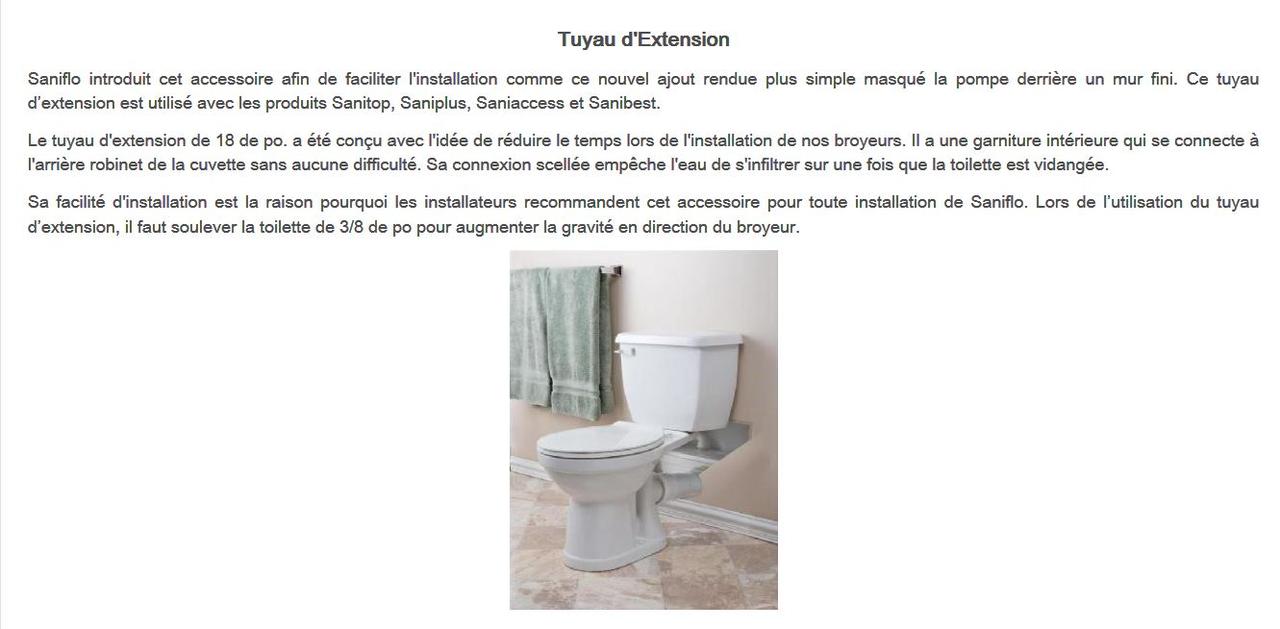

Tous les éléments peuvent être achetés séparément.  Toutefois, le Saniaccess 3 fonctionne comme un système et une cuvette, réservoir de la toilette et l'unité broyeur doivent donc être acheté.  Un tuyau d'extension facultative est disponible pour la pompe doit être installé derrière le mur.  Aucun siège de toilette, armoires, douche, ni baignoire ne sont inclus. .



 DocumentTaille
230222-manual_saniaccess-3.pdf
230222-manual_saniaccess-3.pdf
2.16 MB
